EVTE-123-S-A-CTEV-3型

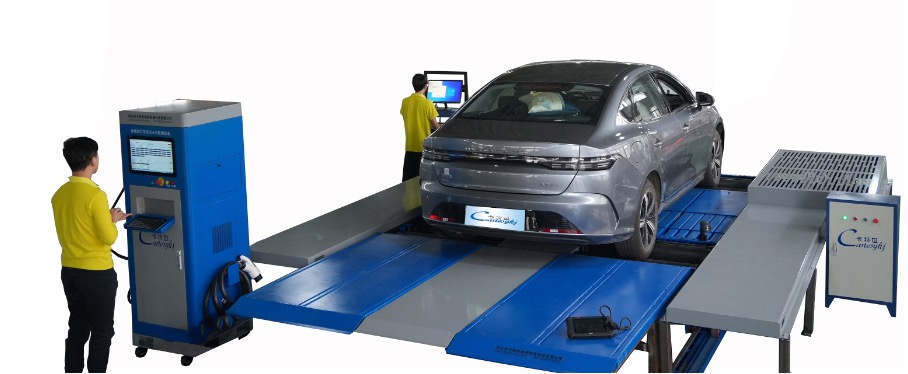

設備介紹
以下測試系統適用于純電或混動動力（串聯、并聯、混聯）汽車的充電及電氣安全檢驗，針對市面已運營車輛的安全性進行檢測，設備采用最先進設計理念，符合最新相關GB44500-2024國家標準要求。
表1-1 檢測項目
| 名稱 | 數量 | 單位 | 測試項目 | 電源 |
| 新能源汽車充電安全檢驗設備 | 1 | 臺 | 電氣安全檢查：快充電口絕緣電阻測試；慢充電口絕緣電阻測試；快充電口電位均衡測試；慢充電口電位均衡測試快&慢充電口間電位均衡測試動力蓄電池安全檢查：充電狀態中，獲取動力蓄電池各種充電參數、狀態參數，以此評估動力蓄電池健康狀況。 | 供電：AC 380V±10%，50/60HZ±5%額定功率：62KW |

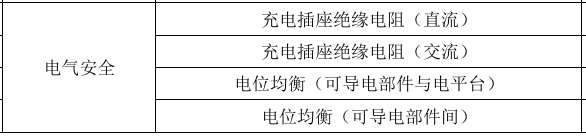

報告單內容
備注：測試系統由卡特世自主研制、生產、驗證，并經公安部無錫所派員測試出具合格報告。并提供相應的技術指導、培訓服務等。
我方提供的設備滿足國家標準GB44500-2024《新能源汽車運行安全性能檢驗規程》里對于“動力蓄電池充電安全”、“電氣安全”檢驗項目測試要求。

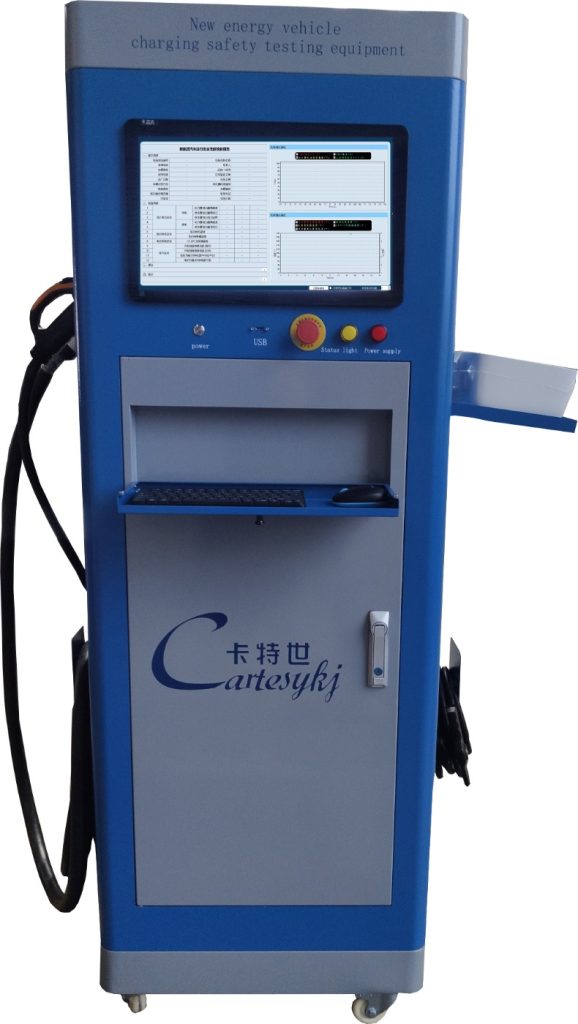

設備是柜式一體機，防護等級高，可應對多種惡劣的使用場景；穩定性高，長期平穩運行；可維護性高，保證設備故障處理時的高時效。
設備由上位機系統完成對整個檢測的控制，我司通過自主開發的上位機軟件可完成與機構的服務器數據對接，過程簡單，相關工作卡特世提供全方位的技術指導。
1.2 方案特點
- 測試精度高，量程大，安規測試基本精度1%；
- 運行可靠。本系列測試儀整機線路采用了多種抗干擾措施，抗干擾能力強。同時具有硬件和軟件保護，大大提高了儀器的可靠性；
- 使用安全。過流保護、短路保護、漏電保護，使用更加安全；
- 操控簡單，對接流程簡單，長期使用穩定性強。
表1-2 設備配置清單
| 序號 | 器件 | 品牌 | 型號/規格 | 數量 |
| 1 | 主控制柜 | 卡特世 | EVTE-012-S-A-IDIL | 1 |
| 2 | 電平臺測試鉗 | 青島儀迪 | 5米 | 1 |
| 3 | 國標三相交流充電槍 | 卡特世 | 5米 | 1 |
| 4 | 國標直流充電槍 | 卡特世 | 5米 | 1 |
| 5 | 合格證 | 卡特世 | 紙質版 | 1 |
| 6 | 說明書 | 卡特世 | 電子版 | 1 |
| 7 | 裝箱單 | 卡特世 | 紙質版 | 1 |
上位機通訊方式：標配232串口；通訊協議請聯系卡特世公司獲取
1.3設備測試流程
第一步：車輛到達測試工位，連接測試線纜（快/慢充測試槍、電平臺測試鉗）；
第二步：由使用我司系統軟件給設備下發檢測參數；
第三步：開始測試，儀表在上位機系統的控制下完成所有測試；
第四步：取下所有檢測線束，上位機進行數據處理，打印報表，上傳至機構服務器；
第五步：繼續下一輛車的測量。
詳細資料請聯系公司銷售獲取
